立式储罐设计亚博app 手机客户端下载

进行标准

国家标准:GB 50128-2005立式圆筒形钢焊接油箱施工及验收标准
国际标准:API-650-2007《钢制焊接油罐》标准亚博app 手机客户端下载

建设规范

施工方法:普通立式储油罐通常采用链锁倒装法:亚博app 手机客户端下载

施工准备→材料检验→中心切割→加工→检测→焊接板的底部水箱→拱底部边缘板的焊接槽→设置中心发布和伞架→安装和焊接环→安装和焊接边缘和角钢→组装的临时拱架→安装主要连锁起重装置→拱形屋顶的安装和焊接→安装和焊接的圆→自升式圆壳板→圆缝焊接→各圆缝安装焊接→底圆、底板、角缝安装焊接→底板边板安装焊接→检查→配件安装→真空试验→试验→沉降观察→移交

预制槽:3个圆弧样板:1个用于检查拱顶曲率，其弦长不小于2m;一是检查垂直焊缝边缘变形，焊缝弦长不小于1m;一是检查垂直焊缝变形，焊缝弦长不小于1m。

柜的组装:根据油罐安装顺序，在安装底板前，应先对底板下表面进行防腐处理。在底板布置前，应在表面画一条交叉中心线。土建工程偏离中心线应在许可范围内。

焊接及焊缝检验:根据JB4708-92《钢制压力容器焊接工艺评定亚博足球玩法》，对对接、T形角焊缝和管板的焊接工艺进行了评定。现场制作焊接工艺指导书，对油罐焊缝进行无损检测。亚博足球玩法RT将按照GB3323-87射线照相规范和钢熔焊对接焊缝质量进行。

检验方法

坦克测试:所有底板均采用真空试验，真空度不小于53Kpa。渗透试验将用于复检。

进行水箱注水试验、浮盘上下试验及地基沉降观测。然后暂时关闭上部的孔，打开屋顶上的光孔，再将水注入罐内。水应该是淡水，温度应该低于5℃。压力应保持数小时。

壳板、顶板的充水试验、强度试验、稳定性试验:当水位达到1m时，封闭顶板上的光孔、泡孔、排气孔，然后继续充水。通过屋顶上的压力表观察压力。稳定性试验在充水试验后进行。当水位达到最大运行液位时，关闭水口，缓慢排水。当槽内产生负压时，要严格监控负压数。当负压数达到200mm时，立即停止排水并补水，使罐内压力正常。

裂纹检测:对罐体上的接缝角和加劲板的角焊缝进行渗透试验和MT试验。

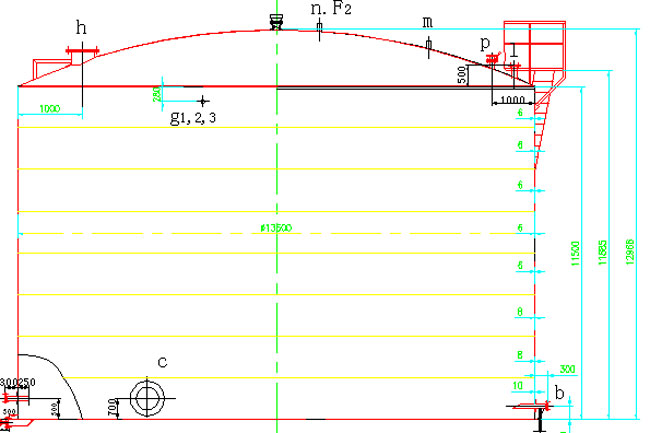

立式储罐设计图亚博app 手机客户端下载
