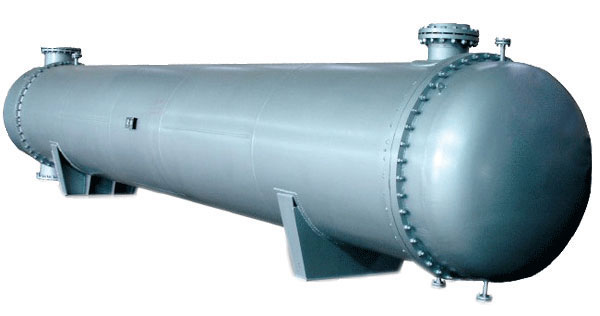

U形管换热器

U形管换热器是一种管壳式换热器，属于石油化工设备。这种换热器以“u”形管命名。U形管换热器主要由管箱、管壳、管铰等部件组成。更重要的是，它很容易干燥后U形管换热器水压试验。

U形管换热器的优点

该产品具有伸缩自如、管壳温差小、不产生热应力等特点，具有良好的热补偿性能。
结构简单，只有一个管板，密封面少，价格低廉。
这是很容易做到的u形管换热器清洗并进行维护，这是因为可以从筒体上拉出螺杆。
这种换热器质量轻，适用于高温高压的场合。

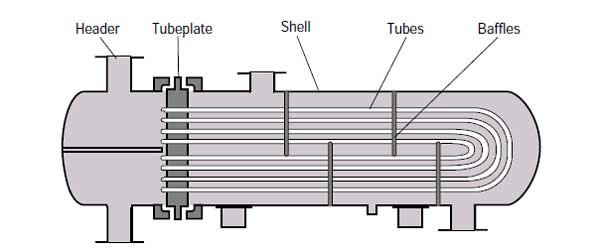

U形管换热器结构

U形管换热器设计

u形管换热器与其他类型换热器最大的区别在于管式换热器的结构不同，管径越长，最小弯曲半径越长。而u形管换热器的弯曲半径应不小于换热管外径的两倍。
U形管换热器通常根据美国机械工程师协会(ASME)规范第VIII节第1节设计。这种高负荷的U形管换热器可以防止在加热或冷却过程中由于容器膨胀而造成的应力损伤。亚博足球玩法由于管束的一端是浮动的，即使在极端的热循环下，换热器也能保证安全。当热介质为蒸汽时，是一种理想的设计方法。
亚博外围根据美国机械工程师协会(ASME)标准、美国机械工程师协会(TEMA)标准和美国石油学会(API)标准，ANSON可以生产U形管换热器4通U管换热器，亦有其他特别要求。

**管壳式换热器的TEMA设计**
	固定头类型		壳类型		后缸盖类型
一个	通道和活动盖	E	通过一个壳	l	固定管板就像一个固定的头
B	阀盖(积分封面)	F	两个通过壳与纵向挡板	米	固定管板比如B固定头
C	频道积分与管板和可移动的盖子	G	分流	N	固定管板比如C固定头
N	频道积分带有管板和可移动的盖子	H	双分流	P	外装式浮头
D	特殊高压闭合器	J	分流	年代	浮动的头支持设备(split_ring)
		K	釜式再沸器	T	穿通浮头
		X	横向流	U	u形管包
				W	填充浮动管板用套环
