板式换热器

什么是板式换热器？

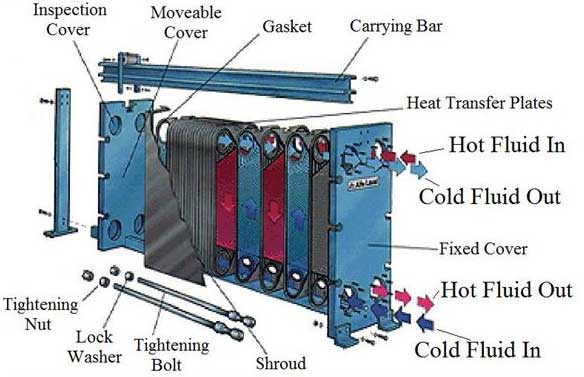

板式换热器，也称为板框热交换器，是一种新的 - 型和高 - 效率的热交换器，其是由具有波纹形状的一系列金属板构成。薄矩形通道在片材之间形成，并且所述热交换是通过盘承载。板式换热器是用来理想设备液 - 液热交换或液体到气体的热交换。因为具有这样的小尺寸传热效率高的，板式换热器已在家用热水的影响很大，并且也被广泛应用在组合锅炉。

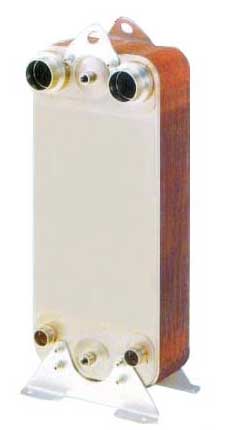

通常，有两种类型的板式热交换器的 - 较大的商业板式换热器的用途垫圈制地图之间，而一个较小的一个趋向于钎焊。波纹的形式也有两种类型：intermating和人字形波纹。给定的压力降增加当A字形波纹将产生更大的传热促进，因此它比intermating波纹更广泛地使用。

板式换热器的应用

板式换热器的优点

• 换热效率高
• 热损失小
• 小巧轻便结构
• 节省空间
• 易于安装和清洁
• 广泛的应用
• 使用寿命长

板式换热器

亚博外围ANSON板式换热器参数

最小工作温度	-160℃
最大工作温度	+ 225℃
最小工作压力	真空
最小工作压力（介质）	3.2MPa
最大操作压力（水）	为2.5MPa
单通道卷	0.4L
最大流量	105m³/ h的
弧圈结合	单回路/双回路

亚博外围ANSON板式换热器设计

亚博外围ANSON板式热交换器都设计和构造成ASME和API要求，其它标准也可提供。以下是ANSON BR严重的板式换热器规格的零件。亚博外围

BR1.6系列

板尺寸	1995年×980×0.7
单板式换热面积：㎡	1.6
板间距：毫米	4.1
单通道截面积：㎡	0.00325
最大容量：立方米/小时	760
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	300

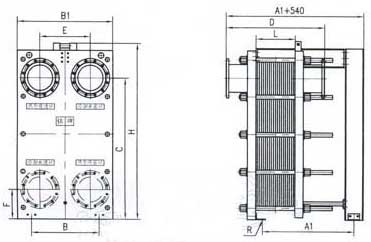

DN≤300B = 810 C = 1974 F = 356 E = 600 B1 = 1140，H = 2405，R = 15

没有。	总传热面积（㎡）	板数量	L（毫米）	d	A1	重量
1	120	77	315	1015	1175	4635
2	130	83	340	1040	1210	4742
3	140	89	365	1065	1250	4852
4	150	95	390	1090	1290	4903
五	180	115	471	1170	1430	5172
6	200	127	521	1220	1515	5334
7	225	143	586	1285	1620	5547
8	250	159	652	1350	1740	5764
9	300	189	775	1475	1940年	6165
10	350	221	906	1605	2160	6595
11	400	251	1030	1730	2375	7000

BR1.3系列

板尺寸	1770×980×0.7
单板式换热面积：㎡	1.304
板间距：毫米	4.1
单通道截面积：㎡	0.00291
最大容量：立方米/小时	760
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	300

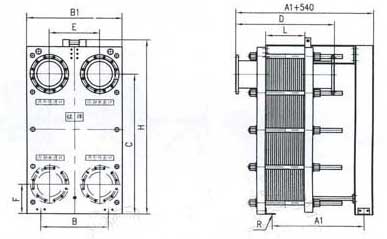

DN≤300B = 810 C = 1749 F = 356 E = 600 B1 = 1140，H = 2180，R = 15

没有。	总传热面积（㎡）	板数量	L（毫米）	d	A1	重量
1	100	77	316	1016	1175	4235
2	110	85	348	1050	1030	4277
3	120	93	381	1080	1280	4430
4	130	101	414	1115	1335	4525
五	140	109	447	1156	1390	4625
6	150	117	480	1180	1450	4723
7	180	139	570	1270	1600	4990
8	200	155	635	1335	1705	5182
9	220	171	701	1400	1820	5378
10	250	193	791	1490	1970年	5645
11	300	231	947	1650	2235	6105

BR1.0系列

板尺寸	1975×722×0.7
单板式换热面积：㎡	1.07
板间距：毫米	3.8
单通道截面积：㎡	0.00254
最大容量：立方米/小时	150-500
法兰直径：DN毫米	225
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	230

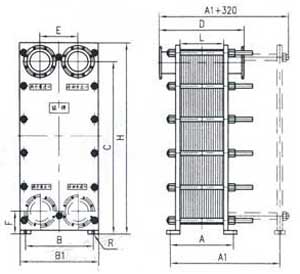

B = 760 C = 1927 F = 252 E = 425 B1 = 880 H = 2140，R = 13

没有。	总传热面积（㎡）	板数量	L（毫米）	d	一个	A1	重量
1	70	71	270	730	490	995	2412分之2318
2	80	81	308	770	528	1055	2513分之2412
3	90	91	342	802	562	1130	2617分之2505
4	100	101	384	845	604	1195	2778分之2600
五	110	111	418	880	638	1270	2822分之2690
6	120	121	460	920	680	1330	2922分之2787
7	140	141	536	995	756	1470	3128分之2974
8	150	151	574	1035	794	1545	3232分之3067
9	160	161	612	1070	832	1605	3336分之3160
10	180	181	688	1150	908	1745	3538分之3348
11	200	201	764	1225	984	1885年	3742分之3535
12	210	211	802	1260	1022	1955年	3845分之3628
13	220	221	840	1300	1060	2020	3947分之3722
14	230	231	878	1340	1098	2095	四千○五十零分之三千八百一十五

BR0.50系列

板尺寸	1500×460×0.6
单板式换热面积：㎡	0.5
板间距：毫米	4.6
单通道截面积：㎡	0.00167
最大容量：立方米/小时	80-250
法兰直径：DN毫米	125
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	135

B = 510 C = 1465 F = 177 E = 260 B1 = 600 H = 1610，R = 11

没有。	总传热面积（㎡）	板数量	L（毫米）	d	一个	A1	重量
1	25	51	235	605	415	830	940分之893
2	三十	61	281	650	461	900	985分之935
3	35	71	327	700	507	985	1033分之978
4	40	81	373	745	553	1055	一千○七十八分之一千○二十○
五	45	91	419	800	599	1140	1125分之1063
6	50	101	465	835	645	1210	1171分之1105
7	55	111	511	880	691	1295	1219分之1147
8	60	121	557	930	737	1370	1265分之1190
9	65	131	603	975	783	1450	1312分之1232
10	70	141	649	1020	829	1525	1358分之1275
11	75	151	695	1065	875	1605	1405分之1317
12	80	161	741	1110	921	1680	1450分之1359
13	85	171	787	1160	967	1765	1498分之1400
14	90	181	833	1205	1013	1835	1543分之1445

BR0.35系列

板尺寸	1218×390×0.6
单板式换热面积：㎡	0.35
板间距：毫米	4.6
单通道截面积：㎡	0.00127
最大容量：立方米/小时	30-150
法兰直径：DN毫米	100
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	100

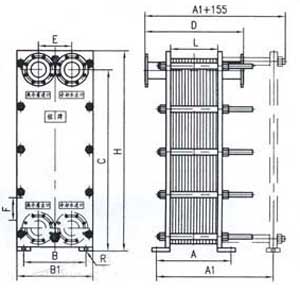

B = 395 C = 1190 F = 150 E = 218 B1 = 485 H = 1315，R = 11

没有。	总传热面积（㎡）	板数量	L（毫米）	d	一个	A1	重量
1	15	45	207	550	387	765	五百○一分之四百七
2	16	47	216	555	396	775	508分之476
3	18	53	244	585	424	825	527分之494
4	20	59	271	610	451	835	546分之511
五	22	65	299	640	479	920	564分之528
6	24	71	326	665	506	970	582分之545
7	25	73	336	675	516	980	589分之551
8	26	77	354	695	534	1015	660分之563
9	28	81	372	715	552	1040	六百二十○分之五百八十零
10	三十	87	400	740	580	1085	633分之590
11	35	101	464	805	644	1195	683分之637
12	40	117	538	880	718	1320	726分之677
13	45	131	602	945	782	1435	七百七分之七百一十八
14	50	145	667	1005	847	1545	814分之758

BR0.2系列

板尺寸	856×326×0.5
单板式换热面积：㎡	0.208
板间距：毫米	4.1
单通道截面积：㎡	0.00103
最大容量：立方米/小时	10-60
法兰直径：DN毫米	65
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	67

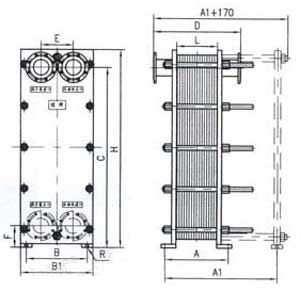

B = 330 C = 840 F = 120 E = 190 B1 = 400 H = 950 R = 9

没有。	总传热面积（㎡）	板数量	L（毫米）	d	一个	A1	重量
1	五	27	110	410	230	575	225分之198
2	6	31	127	430	247	605	235分之207
3	7	37	151	450	271	650	241分之213
4	8	41	168	470	288	670	250分之222
五	9	47	192	490	312	715	257分之228
6	10	51	209	510	329	745	267分之237
7	12	61	250	550	370	810	281分之252
8	15	77	315	610	435	925	305分之272
9	16	81	332	630	452	950	三百一十三分之二百八
10	18	91	373	675	493	1020	330分之296
11	20	101	414	715	534	1085	346分之311
12	22	113	463	765	583	1170	362分之326
13	24	121	496	795	616	1220	378分之340
14	25	127	521	820	641	1265	385分之346

BR0.1系列

板尺寸	612×266×0.5
单板式换热面积：㎡	0.109
板间距：毫米	4
单通道截面积：㎡	0.000748
最大容量：立方米/小时	3-35
法兰直径：DN毫米	40
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	50

B = 280 C = 592 F = 96 E = 156 B1 = 340 H = 680 R = 9

没有。	总传热面积（㎡）	板数量	L（毫米）	d	一个	重量
1	2	21	84	240	194	104
2	3	31	124	280	234	113
3	4	41	164	320	274	122
4	五	51	204	360	314	130
五	6	61	244	400	354	140
6	7	71	284	440	394	149
7	8	81	324	480	434	158
8	9	91	364	520	474	167
9	10	101	404	560	514	176
10	11	111	444	600	554	185
11	12	121	484	640	594	194
12	13	131	524	680	634	203
13	14	141	564	720	674	212

BR0.05系列

板尺寸	495×165×0.5
单板式换热面积：㎡	0.051
板间距：毫米	3.6
单通道截面积：㎡	0.000547
最大容量：立方米/小时	2-30
法兰直径：DN毫米	25
工作温度：℃	≤180
工作压力：兆帕	0.6,1.0
角孔直径：毫米	32

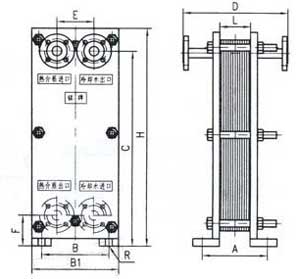

B = 175 C = 515 F = 85 E = 96 B1 = 225 H = 575 R = 7

没有。	总传热面积（㎡）	板数量	L（毫米）	d	一个	重量
1	0.5	11	40	240	130	53
2	0.75	17	61	260	151	56
3	1.0	21	76	275	166	58
4	1.5	31	112	310	202	62
五	2.0	41	148	350	238	67
6	2.5	51	184	385	274	71
7	3.0	61	220	420	310	76
8	3.5	71	256	455	346	80
9	4	81	292	490	382	85
10	4.5	91	328	530	418	89
11	五	101	364	565	454	94

如果您有任何疑问，请随时联系我们。
